ＭＢ　Ｓクラス　ドアミラー不動　№２

ＭＢ　Ｓクラスのドアミラー不動修理の続きです。

前回、ドアミラー本体内部の配線がボロボロでショートしていた為、ドアミラーＡＳＳＹを交換したのですが
レンズ調整も格納も作動しませんでした。
後はドアミラースイッチが怪しい為、その辺から点検して行こうと思います。

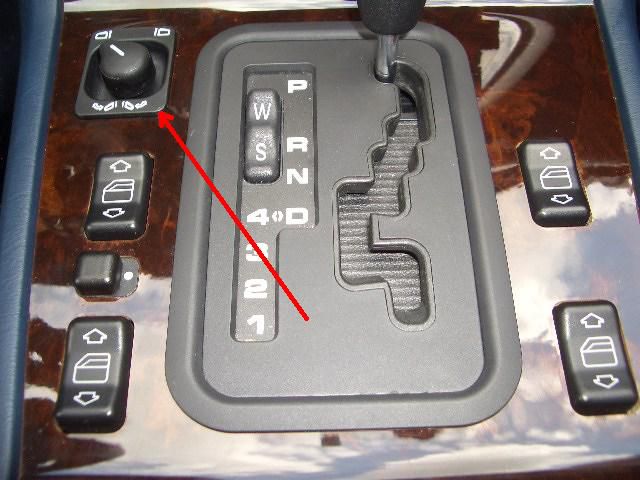

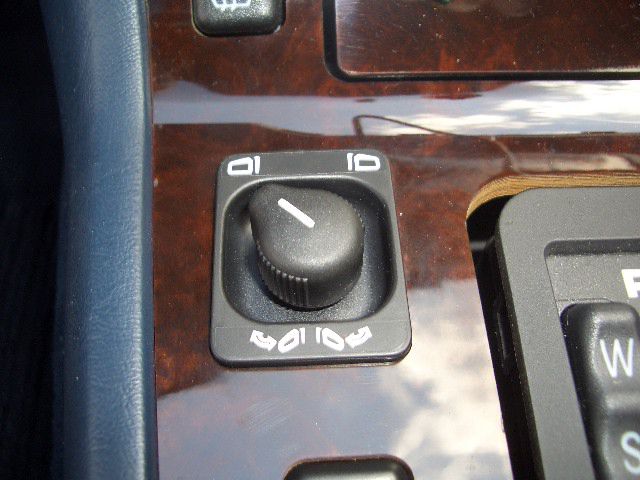

センターコンソールのカバーに付いてるドアミラースイッチです。

早速取り外して点検します。

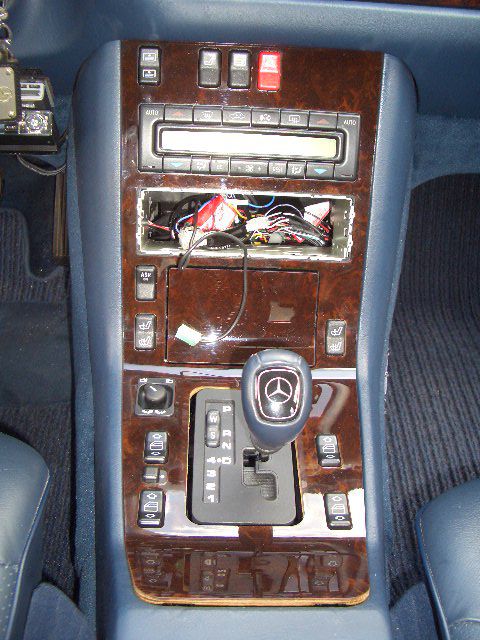

センターコンソールの各部を外して、ウッドカバーを少し浮けて、下側に抜き取ります。

スイッチ単体を点検してみると、レバーをどの位置に倒しても導通する端子が有りません。
スイッチ内部の不良の様です。

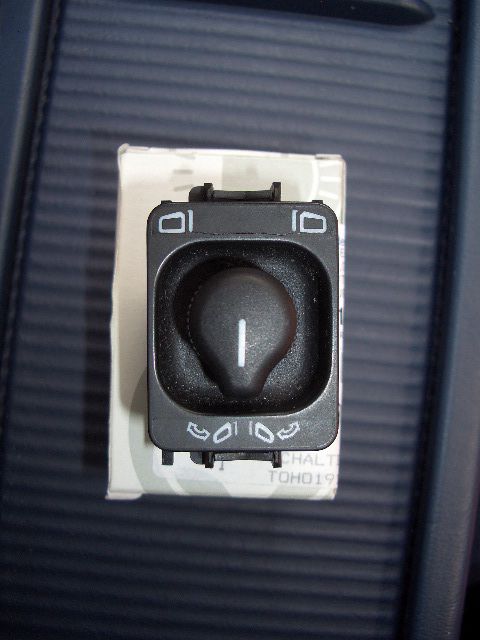

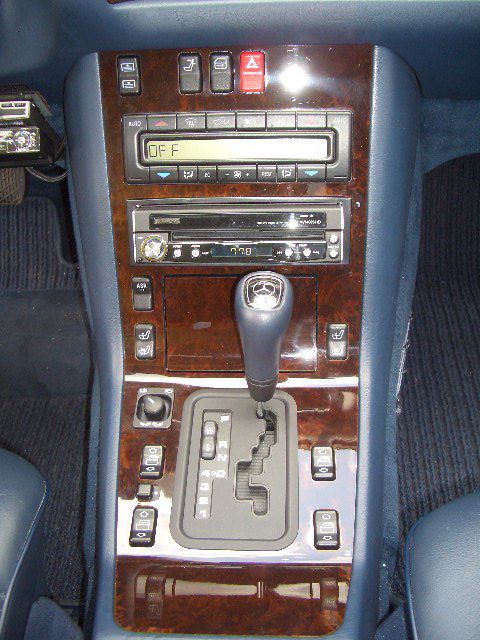

ドアミラースイッチを新品に交換して各部を組み付けて、ドアミラーを作動させて見ると、

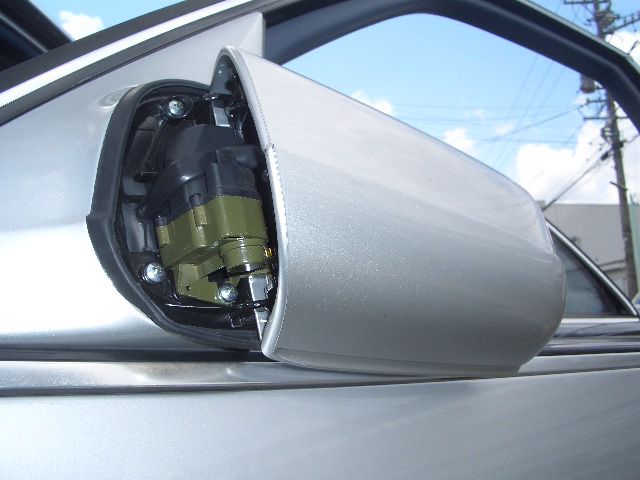

電動格納も

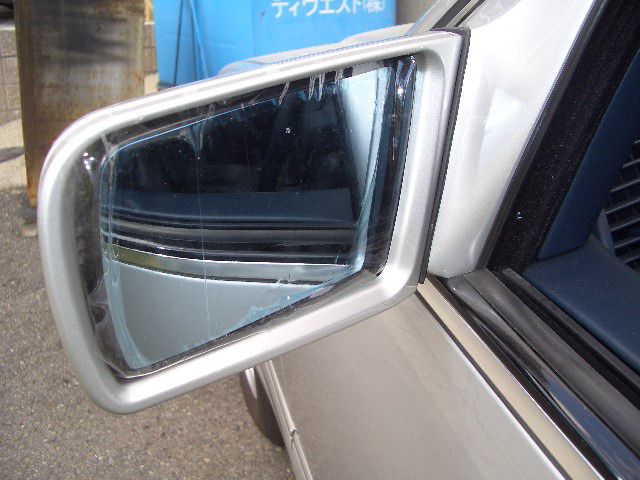

レンズ調整も作動する様に成りました。
これで作業終了です。
