F40 ヒューズボード修理０２

前回、ヒューズボードのハンダを付け直して修理したのですが、まだヒューズボードに接続するカプラー部分の配線が焼けてしまっているので、今回はそちらの修理をして行きたいと思います。

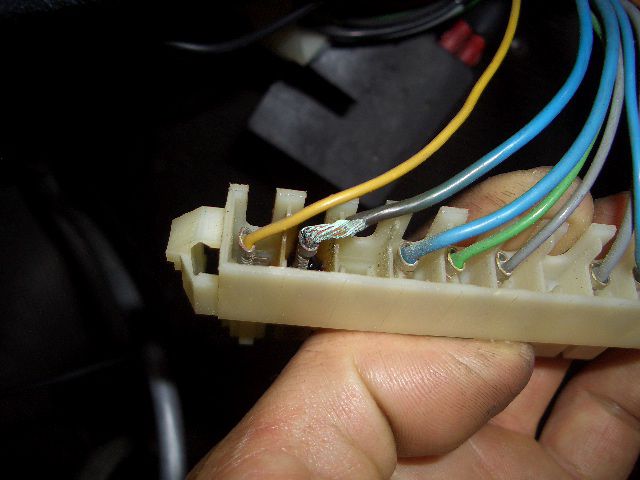

写真の様にカプラー部分の配線が焼けて焦げています。

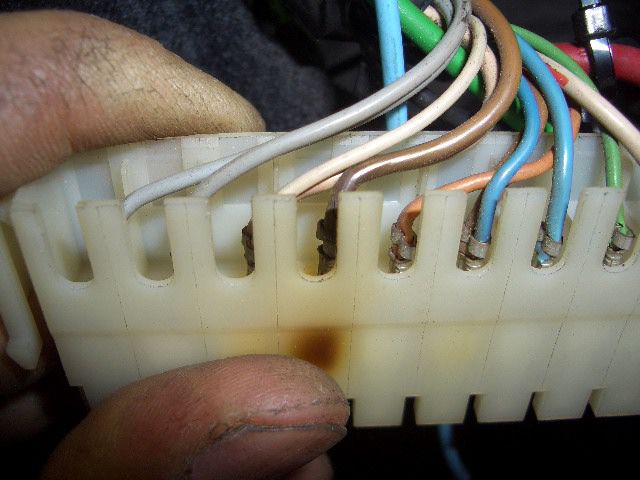

カプラーを見るとカプラー自体も焦げてしまっています。
酷い物になると焼けて原型を留めていない物もあります。

今回は他の部分でも少し焼け始めている所が有りましたので、そちらも修理しておきます。

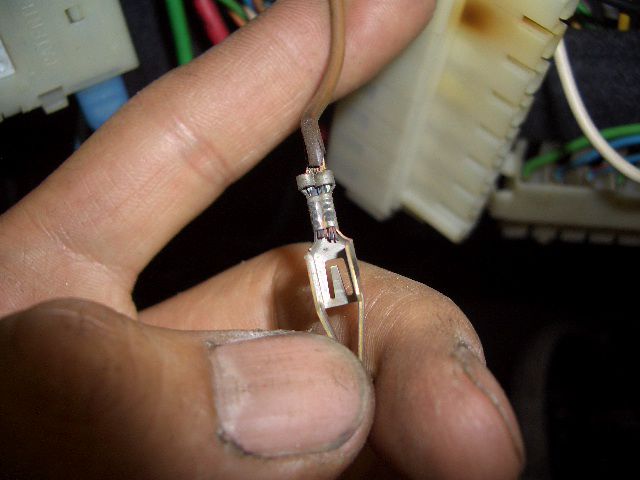

カプラーから端子を外すと配線自体も焼けてカスカスになってきていますね。

焼けたによるダメージの程度によって修理の仕方は変えたりするのですが、今回は程度がそれほど悪くなかったので、簡易的に修理したいと思います。

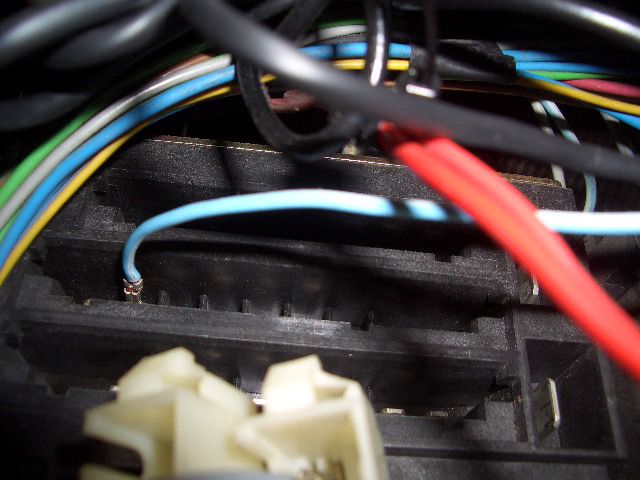

まず悪くなっている配線部分をカットして、ヒューズボードに直接配線を取り付けます。

次に取り付けた配線の上からカプラーを装着出来る様に加工して、取り付けた後本来の配線と繋げる様に端子を取り付けて完成です。

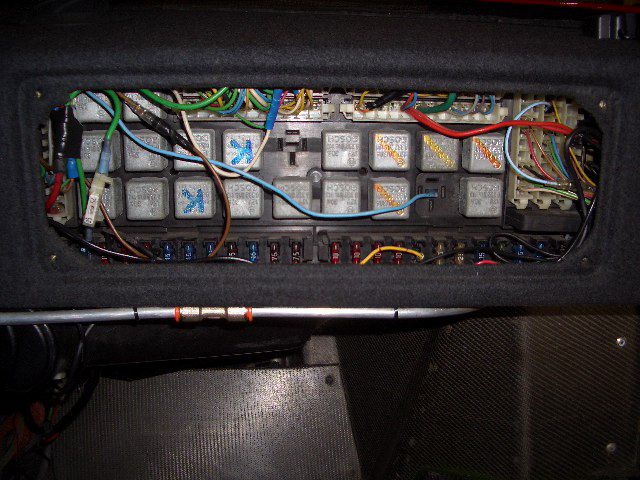

ヒューズボードも元に戻り、各部作動確認をして作業終了となります。
